এচিং ফোকাস রিং

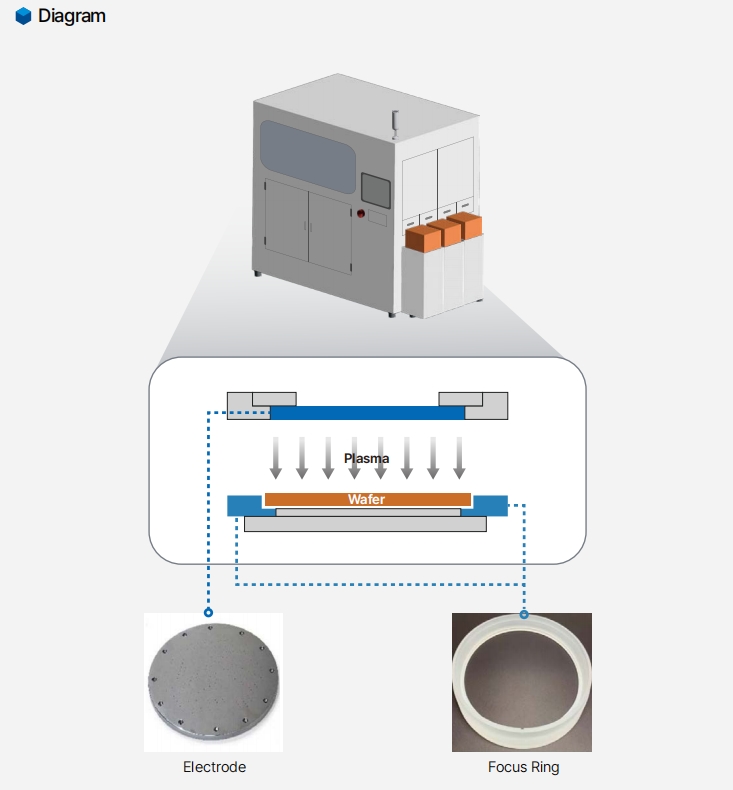

সেমিকন্ডাক্টর উৎপাদনের মূল প্রক্রিয়া যেমন সিভিডি (কেমিক্যাল ভেপার ডিপোজিশন), এচিং এবং থিন ফিল্ম ডিপোজিশন-এ, এচিং ফোকাস রিং (Etching Focus Ring), ইলেকট্রোড (Electrode), ইটিসি (এজ টেম্পারেচার কন্ট্রোলার) এবং অন্যান্য ব্যবহার্য উপাদানগুলো প্রক্রিয়ার নির্ভুলতা ও স্থিতিশীলতা নিশ্চিত করার জন্য প্রধান উপকরণ। প্লাজমা বণ্টন, প্রান্তের তাপমাত্রা এবং বৈদ্যুতিক ক্ষেত্রের সমরূপতার সুনির্দিষ্ট নিয়ন্ত্রণের মাধ্যমে ওয়েফারের পৃষ্ঠে ন্যানোস্কেল কাঠামোর অভিন্ন মেশিনিং অর্জনের জন্য এই উপাদানগুলো একটি ভ্যাকুয়াম চেম্বারে নির্ভুলভাবে একত্রিত করা হয়।

উচ্চ-স্তরের প্রক্রিয়াগুলিতে (যেমন ৫ ন্যানোমিটার এবং তার নিচে) পরিচ্ছন্নতা ও স্থিতিশীলতার কঠোর প্রয়োজনীয়তার প্রতিক্রিয়ায়, সেমিক্সল্যাব প্রচলিত কোয়ার্টজ উপকরণের তুলনায় মূল উপাদান হিসেবে উচ্চ-বিশুদ্ধ মনোক্রিস্টালাইন সিলিকন ব্যবহার করে খোদাই করা ফোকাসিং রিং এবং সহায়ক সামগ্রী চালু করেছে। এটি ক্ষয় প্রতিরোধ ক্ষমতা, তাপীয় স্থিতিশীলতা এবং ডাইইলেকট্রিক বৈশিষ্ট্যে যুগান্তকারী অগ্রগতি এনেছে।

কোর উপাদানের তুলনা: মনোক্রিস্টালাইন সিলিকন বনাম কোয়ার্টজ

১. প্লাজমা ক্ষয় প্রতিরোধ

মনোক্রিস্টালগুলো ওয়েফার বেস মেটেরিয়ালের সাথে অত্যন্ত সামঞ্জস্যপূর্ণ হওয়ায় ফ্লোরিন-ভিত্তিক (CF₄, SF₆) বা ক্লোরিন-ভিত্তিক (Cl₂) প্লাজমা পরিবেশে খুব কম এচিং হার প্রদর্শন করে এবং কোয়ার্টজের চেয়ে ৩-৫ গুণ বেশি সময় ধরে টিকে থাকে, যা যন্ত্রপাতির ডাউনটাইম এবং প্রতিস্থাপনের হার কমিয়ে আনে।

কোয়ার্টজ: যদিও এর উচ্চ তাপমাত্রা প্রতিরোধ ক্ষমতা ভালো, তবে উচ্চ-শক্তির আয়ন আঘাতের ফলে এতে সহজেই ক্ষুদ্র ফাটল ধরে, যার ফলে কণা দূষণের ঝুঁকি বেড়ে যায়, বিশেষ করে দীর্ঘমেয়াদী এচিং প্রক্রিয়ায়।

২. তাপ পরিবাহিতা এবং তাপীয় প্রসারণ সহগ

মনোক্রিস্টালাইন সিলিকন: এর তাপ পরিবাহিতা (১৪৯ ওয়াট/মিটার·কেলভিন) কোয়ার্টজের (১.৪ ওয়াট/মিটার·কেলভিন) চেয়ে উল্লেখযোগ্যভাবে বেশি, যা দ্রুত প্রক্রিয়াজাত তাপ সঞ্চালন করতে এবং স্থানীয় তাপীয় পীড়ন কমাতে পারে। এর নিম্ন তাপীয় প্রসারণ সহগ (২.৬×১০⁻⁶/কেলভিন) সিলিকন ওয়েফারের সাথে সামঞ্জস্যপূর্ণ, যা তাপমাত্রার ওঠানামার কারণে যন্ত্রাংশের বিকৃতি এড়াতে সাহায্য করে।

কোয়ার্টজ: এর তাপ পরিবাহিতা কম, চেম্বারের মধ্যে সহজেই তাপমাত্রার তারতম্য তৈরি হয়, যা প্লাজমার সমরূপতাকে প্রভাবিত করে; এর তাপীয় প্রসারণ সহগ (0.55×10⁻⁶/K) ওয়েফারের থেকে অনেক আলাদা, যার ফলে দীর্ঘমেয়াদী উচ্চ তাপমাত্রায় উপাদানগুলোর ক্ষুদ্র স্থানচ্যুতি সহজেই ঘটতে পারে।

ডাইইলেকট্রিক বৈশিষ্ট্য এবং প্রক্রিয়া নির্ভুলতা

মনোক্রিস্টাল সিলিকন: এর ডাইইলেকট্রিক লস অত্যন্ত কম (tanδ <0.001), এবং এর আরএফ (RF) বৈদ্যুতিক ক্ষেত্রের বণ্টন নির্ভুলভাবে নিয়ন্ত্রণ করা যায়, যা ওয়েফারের প্রান্ত থেকে কেন্দ্র পর্যন্ত এচিং হারের পার্থক্য ১.৫%-এর কম রাখে এবং লাইন প্রস্থের সমরূপতার জন্য উন্নত প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করে।

কোয়ার্টজ: এর ডাইইলেকট্রিক ধ্রুবক (3.8) সিলিকন-ভিত্তিক পরিবেশ থেকে ভিন্ন, যা সহজেই বৈদ্যুতিক ক্ষেত্রের বিকৃতি ঘটায় এবং প্রান্তিক প্রভাব (edge ​​effect) উল্লেখযোগ্য, যা উচ্চ অ্যাসপেক্ট রেশিও কাঠামোর গঠনগত সামঞ্জস্যকে প্রভাবিত করে।

মনোক্রিস্টালাইন সিলিকন কেন বেছে নেবেন?

৭ ন্যানোমিটারের নিচের উন্নত প্রক্রিয়াগুলিতে, প্রসেস উইন্ডোকে পারমাণবিক স্কেলে সংকুচিত করা হয় এবং প্রচলিত কোয়ার্টজ কনজিউমেবলসের স্বল্পস্থায়ী প্লেট ও ​​বৈদ্যুতিক ক্ষেত্রের হস্তক্ষেপ প্রভাব উৎপাদন হ্রাসের ক্ষেত্রে বাধা হয়ে দাঁড়ায়। ওয়েফারের সাথে ভৌত ও রাসায়নিক সাদৃশ্যের কারণে, মনোক্রিস্টালাইন সিলিকন উপাদান ইন্টারফেসের হস্তক্ষেপ উল্লেখযোগ্যভাবে কমাতে পারে, রক্ষণাবেক্ষণ চক্রকে ৩,০০০ ঘণ্টারও বেশি সময় পর্যন্ত বাড়াতে পারে এবং সামগ্রিক খরচ ৪০% পর্যন্ত কমাতে পারে।

দ্রুত বিস্তারিত:

১. অন্যান্য নাম: ফোকাস রিং, এচিং রিং, এচিং-এর জন্য ফোকাস রিং, মনোক্রিস্টালাইন সিলিকন ফোকাসিং রিং।

২. প্রয়োগ: প্রক্রিয়ার নির্ভুলতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য আইসোকনজিউমেবল উপাদানগুলো অত্যন্ত গুরুত্বপূর্ণ। প্লাজমার বণ্টন, প্রান্তের তাপমাত্রা এবং বৈদ্যুতিক ক্ষেত্রের একরূপতার সুনির্দিষ্ট নিয়ন্ত্রণের মাধ্যমে ওয়েফারের পৃষ্ঠে ন্যানোস্কেল কাঠামোর অভিন্ন মেশিনিং অর্জনের জন্য এই উপাদানগুলোকে একটি ভ্যাকুয়াম চেম্বারে নির্ভুলভাবে একত্রিত করা হয়।

৩. মূল বৈশিষ্ট্যসমূহ: এর তাপ পরিবাহিতা (১৪৯ ওয়াট/মিটার·কেলভিন) দ্রুত প্রক্রিয়াজাত তাপ সঞ্চালন করতে পারে এবং স্থানীয় তাপীয় পীড়ন কমায়; এর নিম্ন তাপীয় প্রসারণ সহগ (২.৬×১০⁻⁶/কেলভিন) সিলিকন ওয়েফারের সাথে সামঞ্জস্যপূর্ণ হওয়ায় তাপমাত্রার ওঠানামার কারণে যন্ত্রাংশের বিকৃতি এড়ানো যায়।

প্রযুক্তিগত তথ্য তুলনা

HAR Etching: 3D NAND এবং TSV (থ্রু সিলিকন) প্রক্রিয়ায়, গভীর হোলের পার্শ্ব দেয়ালের লম্বতার স্থিতিশীল রক্ষণাবেক্ষণ।

অ্যাটমিক লেয়ার এচিং (ALE): অতিরিক্ত এচিং এড়ানোর জন্য সুনির্দিষ্ট বৈদ্যুতিক ক্ষেত্র নিয়ন্ত্রণের মাধ্যমে একক পারমাণবিক স্তর অপসারণ।

যৌগিক সেমিকন্ডাক্টর প্রক্রিয়াকরণ: কম ত্রুটি হারের এচিং যা GaN এবং SiC-এর মতো প্রশস্ত ব্যান্ড গ্যাপ উপকরণগুলির জন্য উপযুক্ত।

শূন্য দূষণের নিশ্চয়তা: মনোক্রিস্টালাইন সিলিকন উপাদানটি অতি-সঠিকভাবে পালিশ করা (Ra <0.1μm) এবং ক্লাস ১০ ক্লিন রুম প্যাকেজে আবদ্ধ, যা কণা পদার্থের নির্গমন এড়ায় এবং সেমিকন্ডাক্টর গ্রেড পরিচ্ছন্নতার মান (SEMI F47) পূরণ করে।

বুদ্ধিমান তাপমাত্রা নিয়ন্ত্রণ নকশা: সমন্বিত ETC মডিউল, অন্তর্নির্মিত থার্মোকাপলের মাধ্যমে প্রান্তের তাপমাত্রার রিয়েল-টাইম পর্যবেক্ষণ ও সমন্বয় এবং প্রসেস চেম্বারের তাপীয় বিচ্যুতির ক্ষতিপূরণ করে ব্যাচের পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।

কাস্টমাইজড সামঞ্জস্যতা: ক্লায়েন্ট স্টেশন মডেল (যেমন AMAT Centura, Lam Research Kiyo) অনুযায়ী বিভিন্ন ধরণের প্লাজমা সোর্সের (ICP, CCP) জন্য কাস্টমাইজড অ্যাপারচার এবং পুরুত্ব সমর্থন করে।
